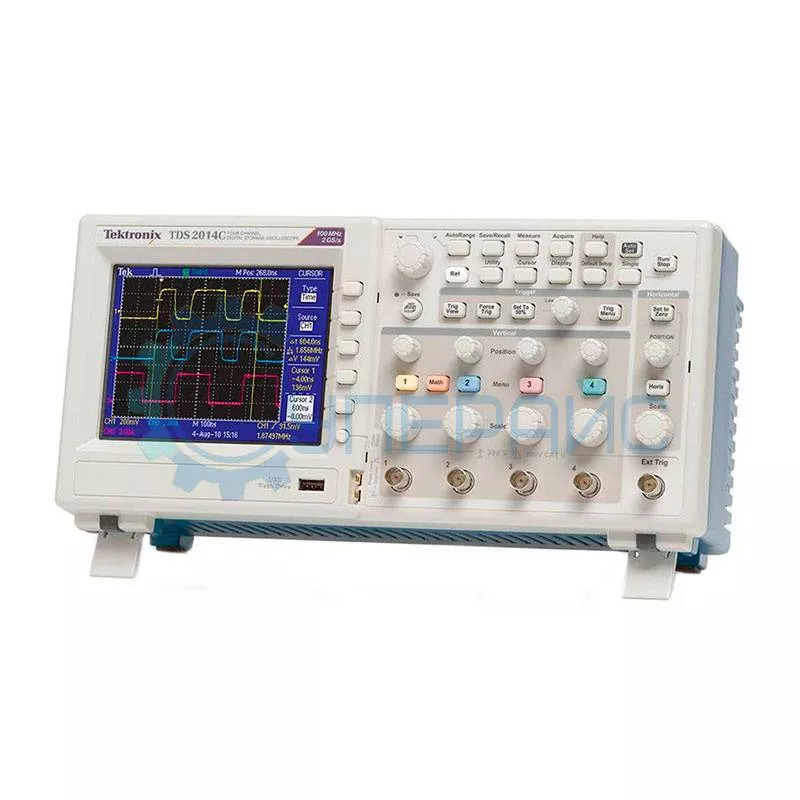

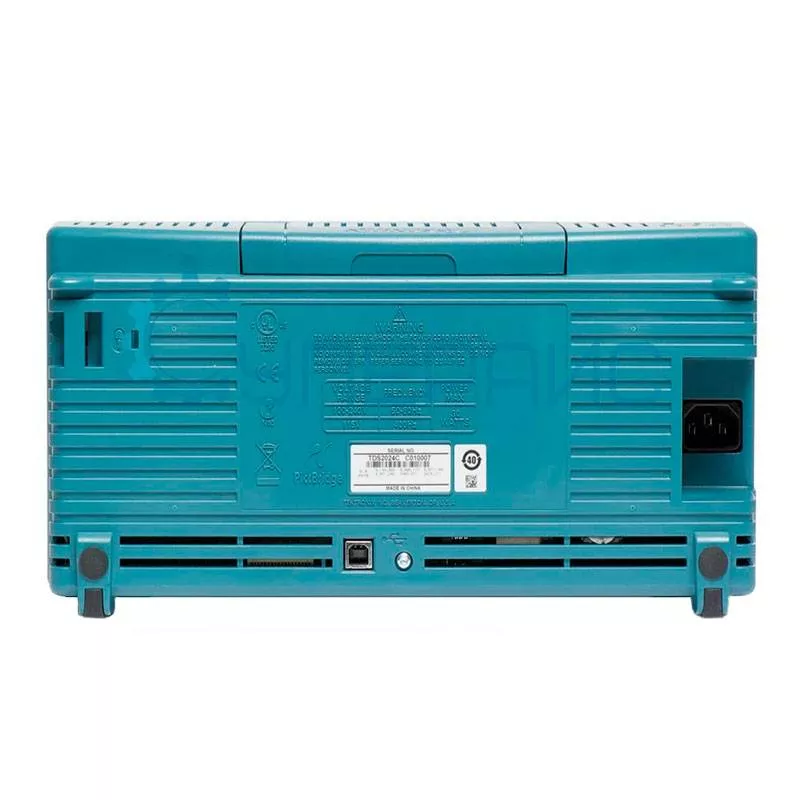

Цифровой настольный осциллограф Tektronix TDS2014C
511 489 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ВНИМАНИЕ! Производство цифрового настольного осциллографа Tektronix TDS2014C ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Tektronix TDS2014C
| Характеристики настольного осциллографа | |
| Серия | TDS2000C |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм || 20 пФ |
| Максимальное входное напряжение | 300 V CAT II |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm |
| Интерполяция формы волны | sin (х) / х |
| Длина записи | 2,5 Кб |
| Коэффициент развёртки | 2,5 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 5 В / дел |
| Диапазон вертикального смещения | 2 мВ / дел - 200 В / дел, ± 1,8 В > 200 мВ / дел - 5 В / дел, ± 45 В |
| Погрешность усиления постоянного напряжения | ± 3%, 10 мВ / дел - 5 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM) |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Отображение сигнала запуска | Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View» |
| Индикация частоты сигнала запуска | Выводится значение частоты сигнала запуска |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Диапазон удержания триггера | 33 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Система измерения | |
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратичное значение, среднеквадратичное значение за период, среднеквадратичное значение по курсору, скважность, фаза, задержка |
| Арифметические операции | +, -, х, FFT |
| Формат | XY, YT |
| Система хранения данных | |
| Отображение сохраненных осциллограмм | 2,5 тыс. точек для сохраненных осциллограмм |
| Сохранение осциллограмм без USB накопителя | 2,5 тыс. точек |
| Максимальный объем USB накопителя | 64 ГБ |
| Сохранение осциллограмм на USB накопитель | 96 и более осциллограмм на каждые 8 МБ |
| Сохранение настроек без USB накопителя | 10 настроек органов управления передней панели |
| Сохранение настроек на USB накопитель | 4000 и более настроек органов управления передней панели на каждые 8 МБ |
| Сохранение снимков экрана на USB накопитель | 128 и более снимков экрана на каждые 8 МБ (количество снимков зависит от выбранного формата файлов) |
| Сохранение всей информации на USB накопитель | 12 или более операций «Сохранить все» на каждые 8 МБ При выполнении одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
| Система захвата данных | |
| Обнаружение пиковых значений | захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовое значение) на всех скоростях развертки от 5 мкс/дел до 50 с/дел |
| Усреднение | 4, 16, 64, 128 осциллограмм |
| Прокрутка | при скорости развертки >100 мс/дел |
| Однократный запуск | кнопка однократного запуска используется для запуска одиночного цикла регистрации сигнала |
| Общие характеристики | |
| Тип дисплея | 5,7 дюймов TFT ЖК - экран |
| Интерфейс передачи данных | USB |
| Высота рабочая и хранения | до 3000 м |
| Температура хранения | в рабочем состоянии 0℃ - 50℃ |
| в выключенном состоянии -40℃ - 71℃ | |
| Габариты | 326 мм х 158 мм х 124 мм |
| Вес нетто | 2 кг |
| Комплектация | цифровой осциллограф Tektronix TDS2014C - 1 шт |
| | щупы для осциллографа - 2 шт кабель питания - 1 шт колпачок и комплект цветных колец для маркировки - 1 шт инструкция по эксплуатации - 1 шт диск с ПО - 2 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
